Installation und Konfiguration eines MID-Leistungsmessers für Ihre Ladeinfrastruktur

Content

Der „MID Meter“ ist ein Leistungsmesser mit dem Sie den Energieverbrauch einer Ladeinstallation oder eines bestimmten Ladegeräts gemäß der Messgeräterichtlinie (MID) aufzeichnen können. Es bietet Wallbox-Ladegeräten daher eine genauere Möglichkeit, den Energieverbrauch zu messen.

1. Vor dem Starten

Wallbox unterstützt derzeit zwei MID-zertifizierte Leistungsmesser. Sie können direkt in unserem Online-Shop erworben werden:

Dreiphasiger MID-Leistungsmesser, dreiphasige Installationen (< 65A)

Einphasiger MID-Leistungsmesser, einphasige Installationen (< 100A)

Wir empfehlen die Verwendung von STP-Kabeln Kat. 5E für die Installation.

Um die Konfiguration des MID Meters abzuschließen, müssen Sie die myWallbox-App herunterladen und ein Konto erstellen.

2. Unterstützte Ladegeräte

Die nachstehenden Ladegeräte sind mit MID-Messungen kompatibel:

Commander 2,
Pulsar Plus,
Pulsar Max,
Copper SB,
Quasar.

3. Installation des MID Meters

Elektrische Verkabelung

Der MID Meter sollte immer nach den RCDs und MCBs auf der Stromleitung des Ladegeräts platziert werden (MID Meter dargestellt als Position F auf dem Installationsdiagramm unten).

Installation der Kommunikation

Je nach den logistischen Beschränkungen Ihrer Ladeinfrastruktur können Sie sich für eine der folgenden Kommunikationsinstallationen entscheiden:

Busleitungsinstallation: Die Busleitungsinstallation wird empfohlen, wenn der Power Boost (PB) und die MID-Leistungsmesser in der Nähe sind. Es ist möglich, einen Kommunikationsbus mit nur einem Kabel zu erstellen, das mit dem RS485-Anschluss verdrahtet ist.

Zweilinige Installation: Falls die PB und MID Meter physisch weit voneinander entfernt liegen, können Sie sich für zwei verschiedene Anschlussleitungen entscheiden. Beide gehen von demselben Punkt am RS485-Ladegerätanschluss aus gestartet und sind mit diesem verbunden.

Im Folgenden werden sowohl dreiphasige als auch einphasige Installationen separat beschrieben.

A. Installation dreiphasiger MID Meter

Bitte beachten Sie, dass Sie für weitere Hilfe möglicherweise die Installationsanleitung zu Rate ziehen möchten, die Ihrem MID-Leistungsmessermodell beiliegt.

Anschluss des Ladegerätes an das Messgerät

Schließen Sie zunächst den MID Meter mit dem empfohlenen STP-Kabel Kat. 5E an das Ladegerät an.

Verdrahtung des Leistungsmessers

Verdrahten Sie jetzt den Leistungsmesser. Schließen Sie die 3 Phasen an (Position 1-2-3 für Stromeingang, 4-5-6 für Stromausgang).

Überprüfen Sie, dass die Phasen fest verankert sind. Bringen Sie die Isolierplatte auf den Schrauben an.

WICHTIG: Lose Schrauben können zu einer Brandgefahr führen!

5_Step_2_MID_CG_EM340_installing_screw_covers_for_insulation

Installieren Sie den Nullleiter (bei größeren Kabelquerschnitten müssen Sie den Nullleiter verkleinern, damit er in den Leistungsmesser passt).

6_Step_3_MID_CG_EM340_installing_the_neuter

Installieren Sie das STP-Kommunikationskabel wie im Diagramm dargestellt.

ANMERKUNG: Für die Kommunikationsleitung zwischen dem Leistungsmesser und dem Ladegerät empfehlen wir, ein STP-Kabel Kat. 5E oder höher zu verwenden. Die Gesamtlänge des Kabels darf 500 m nicht überschreiten.

7_Step_4_MID_CG_EM340_installing_the_communication_cable

WICHTIG: Verwenden Sie NICHT für jeden Anschluss ein verdrilltes Kabelpaar – Entdrillen Sie die Kabel, bevor Sie sie einzeln anschließen. Für die Schleife zwischen den Positionen 7 und 9 können Sie ein abgeschnittenes Kabel verwenden.

Bringen Sie abschließend die Kabelabdeckungen an, um Ihre Installation zu sichern. Falls zutreffend, versiegeln Sie die Abdeckungen mit den mitgelieferten Kabeln entsprechend den örtlichen Vorschriften.

Verdrahtung des Ladegeräts

Verkabeln Sie Ihr Ladegerät gemäß den Anweisungen in der Installationsanleitung Ihres Ladegeräts.

Aktivierung des Abschlusswiderstands

Pulsar Plus, Commander 2 und Copper SB haben zwei unterschiedliche Abschlusswiderstände. Der für die MID und PB Meter vorgesehene ist als „RS485“ gekennzeichnet:

- Für BUSLINIENINSTALLATION: Stellen Sie den RS485-Schalter des Ladegeräts auf die Position T. Nur der POWER BOOST Meter muss an den Widerstandsanschluss angeschlossen werden.

- Für die INSTALLATION MIT ZWEI LINIEN: Stellen Sie den RS485-Schalter des Ladegeräts auf die NT-Position und verdrahten Sie die Abschlusswiderstandsbrücke sowohl mit dem MID- als auch mit dem PB-Messgerät.

Stromselektorkonfiguration

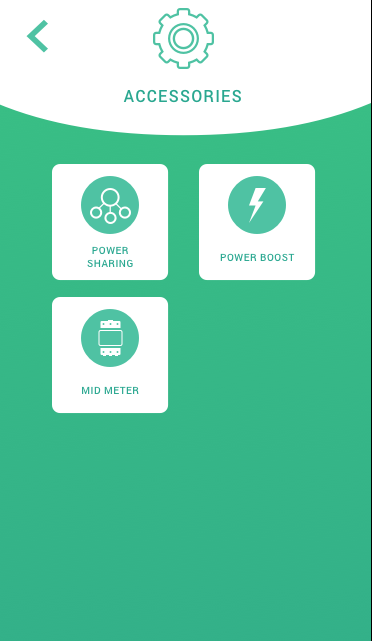

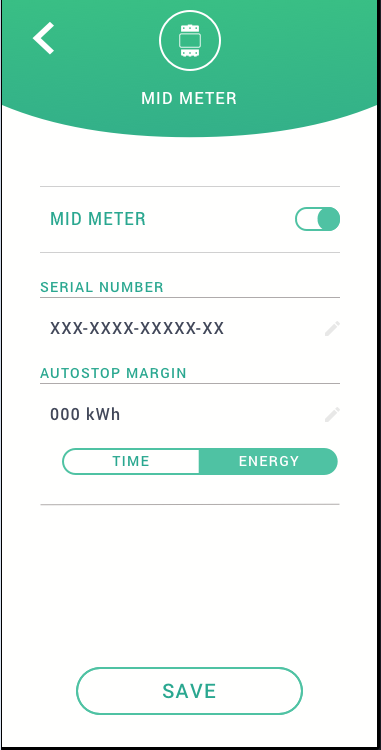

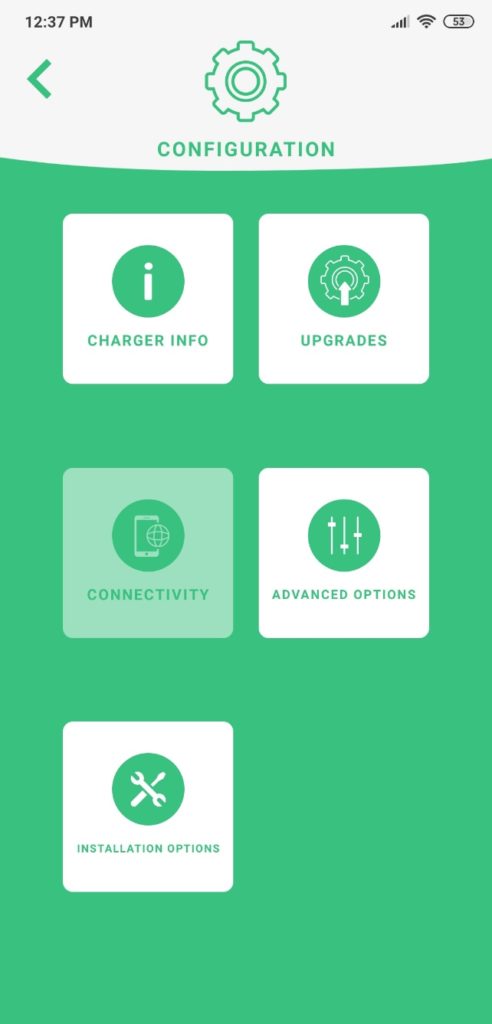

Der MID Meter ist korrekt installiert. Nun müssen Sie ihn über die myWallbox-App konfigurieren, indem Sie den Erläuterungen im entsprechenden Abschnitt dieses Artikels folgen.

B. Installation einphasiger MID Meter

Bitte beachten Sie, dass Sie für weitere Hilfe möglicherweise die Installationsanleitung zu Rate ziehen möchten, die Ihrem Leistungsmessermodell beiliegt.

Anschluss des Ladegerätes an das Messgerät

Schließen Sie zunächst den MID Meter mit dem empfohlenen STP-Kabel Kat. 5E an das Ladegerät an.

Verdrahtung des MID-Leistungsmessers

Installieren Sie den MID-Leistungsmesser auf der DIN-Schiene.

Installieren Sie die Phase und den Nullleiter.

Überprüfen Sie, dass die Phase und die Nullleiter fest verankert sind. Bringen Sie die Isolierplatte auf den Schrauben an.

WICHTIG: Lose Schrauben können zu einer Brandgefahr führen!

Installieren Sie das STP-Kommunikationskabel wie im Diagramm dargestellt.

14_EM112_step_4_install_communication_cable

Bringen Sie abschließend die letzte Kabelabdeckung an, um Ihre Installation zu sichern. Falls zutreffend, versiegeln Sie die Abdeckungen mit den Kabeln entsprechend den örtlichen Vorschriften.

WICHTIG: Verwenden Sie NICHT für jeden Anschluss ein verdrilltes Kabelpaar – Entdrillen Sie die Kabel, bevor Sie sie einzeln anschließen. Für die Schleife zwischen den Positionen 3 und 5 können Sie ein abgeschnittenes Kabel verwenden.
