1. Datasheets
2. Veiligheidswaarschuwingen
- Rondvliegend puin, kans op oogletsel
- Risico op elektrische schokken. Ontkoppel en wacht 10 minuten.
- Let op
- Scherp element, risico op gevaarlijke snijwonden
- Aardverbinding vereist
- Speciale afvalverwerking
3. Veiligheidsinstructies
U kunt de veiligheidsinstructies hier raadplegen.
4. Gereedschap
Vereist gereedschap
- Hamer
- Stapboor 32mm en boortje 8mm
- Potlood
- Platte schroevendraaier
- Pillips schroevendraaier
- Snijtangen
- Veiligheid Torx T20 en HEX sleutel ⌀6
- Meetlint
- Hobbymes
- Waterpas
- Een smartphone (hier niet afgebeeld)
5. Socketversies
Meegeleverde montagedelen
5.1 De muurplaat installeren

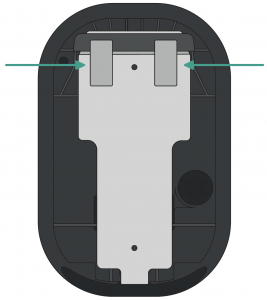

- Verwijder de tape van de muurplaat (257,5 x 188 mm) om deze los te maken van de lader.
- Plaats de muurplaat recht. Gebruik een potlood, een meetlint en een waterpas om de positie van de schroeven te markeren. Voor een optimale installatie is het aan te raden om aan beide zijden van de inbouwdoos een vrije ruimte van minimaal 500 mm aan te houden.
- Boor drie gaten met de juiste maat bit. Plaats de muurplaat in lijn met de gaten. Als je je lader op een stevige muur monteert, gebruik dan de meegeleverde muurankers.
- Boor drie gaten met de juiste maat bit. Plaats de muurplaat in lijn met de gaten. Als je je lader op een stevige muur monteert, gebruik dan de meegeleverde muurankers.
- Bevestig de muurplaat stevig met de meegeleverde muurschroeven. Draai de schroeven niet te vast aan. Als de bedrading van de voeding uit de muur komt, moet u de draden door het gat steken voordat u de muurplaat bevestigt.
5.2 De lader voorbereiden
De volledige installatie van de Wallbox lader moet worden uitgevoerd door een gekwalificeerde elektrische installateur.
- Maak het stijldeksel voorzichtig los door met je vingers op het deksel van het stopcontact te drukken.
- Verwijder de twee hoekschroeven en til het deksel voorzichtig op.
- Maak de lintkabel voorzichtig los van de cover door op de vergrendelingen aan de zijkant te drukken. Leg de afdekking opzij.
5.3 Onderste aansluiting
- Til je oplader op en hang hem aan de bovenkant van de muurplaat.
- Bevestig de lader aan de muurplaat met de beveiligingsschroeven.
- Maak een insnijding in de onderste doorvoertule en breng de voedingskabel in. Zorg ervoor dat de doorvoertule de invoer van de voedingskabel volledig afsluit.
5.4 Aansluiting achterkant
- Maak een insnijding in de achterste doorvoertule en breng de voedingskabel in. Zorg ervoor dat de doorvoertule de invoer van de voedingskabel volledig afsluit.
- Til je oplader op en hang hem aan de bovenkant van de muurplaat.
- Bevestig de lader aan de muurplaat met de beveiligingsschroeven.
- Ga verder naar het volgende gedeelte om de voedingskabel aan te sluiten.
5.5 Elektrische bedrading
Raadpleeg het onderstaande aansluitschema voor uw elektrische installatie.
5.6. Ethernet Connection (Pulsar Pro only)
- Zoek de Ethernet-connector in de lader.
- Sluit de Ethernetkabel aan en zorg ervoor dat deze aan de andere kant is aangesloten op de router.
5.7. Maximum Current Selection
- Zoek de stroomkeuzeschakelaar in de lader.

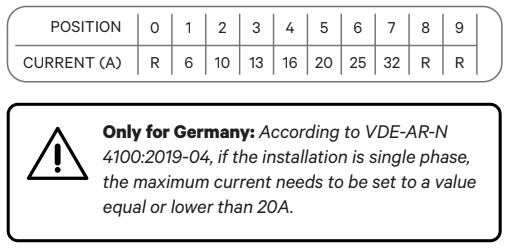

- Om de maximale laadstroom van de lader in te stellen, zet je de stroomkiezer op de juiste instelling volgens het tabblad. Zorg ervoor dat de selector niet op 0, 8 of 9 staat.
Aansluiting van een besturingskabel volgens EnWG §14 A (alleen Duitsland)
De Pulsar Pro en Pulsar Max zijn voorbereid voor de aansluiting van een externe besturingskabel via een klemmenblok, waarmee de plaatselijke energieleverancier indien nodig het laadvermogen kan verlagen tot 6 A (4,2 kW).
De volgende vereisten zijn van toepassing op de besturingskabel:
- Massieve geleider, 0,5 tot 1,5 mm², striplengte:
- 9 mm x Fijnaderige geleider, 0,5 tot 1,5 mm² / 0,5 tot 1,0 mm² met adereindhulzen, striplengte: 9 mm
Ga als volgt te werk om verbinding te maken:
- Open de middelste doorvoer met de pick-tool.
- Steek de tweeaderige besturingskabel in de behuizing.
- Sluit de besturingskabel aan op de aansluiting met het label +12V GND op de hoofdprintplaat van de inbouwdoos.
6. Vastgemaakte versies
Meegeleverde montagedelen
- Kruiskopschroeven ø6 x 50 mm
- Kruiskopschroeven ø5 x 40 mm
- Muurankers ø8 x 40 mm
- M32 doorvoer

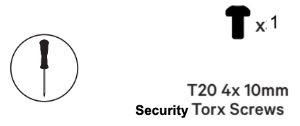

- Torx-schroeven T20 4 x 10 mm
- Torx-schroeven T15 ø3,5 x 8 mm
6. 1. Preparing the Charger
- Verwijder de twee hoekschroeven en til het deksel voorzichtig op. Maak vervolgens voorzichtig de lintkabel los en leg de afdekking opzij.
6. 2. Installing the Wall Plate
- Verwijder de tape van de muurplaat om deze los te maken van de oplader.
- Plaats het dan recht en markeer drie gaten met een potlood.
- Boor nu met een boor met de juiste maat en plaats de muurplaat in lijn met de gaten.
- Bevestig de muurplaat aan de muur en draai de schroeven niet te vast aan. Als je de lader aan een stevige muur bevestigt, gebruik dan de muurankers die bij de lader zijn geleverd.
- Als de bedrading van de voeding uit de muur komt, moet u de draden door het gat steken voordat u de muurplaat bevestigt.
6. 3. Lower Connection
- Til je oplader op en hang hem aan de bovenkant van de muurplaat. Bevestig de lader aan de muurplaat met de juiste schroeven en draai ze niet te vast aan.
- Maak een insnijding in de doorvoer en breng de voedingskabel aan.
6. 4. Rear Connection
- Maak een gat aan de achterkant van de lader met een Step boor 32mm. Maak vervolgens een insnijding in de doorvoer en breng de voedingskabel aan.
- Bevestig je oplader aan de muurplaat en bevestig hem met de juiste schroeven.
6. 5. Elektrische bedrading
Enkelfasige versie
- Eenfasige opstelling
- Bi-fase Geen nulleider
- Enkelfasige PME
Driefasige versie
D. Driefasenopstelling
E. Driefasig geen nulleider
F. Bi-fasige opstelling
Controleer compatibele EV-modellen die deze configuratie ondersteunen voor de driefasige, neutrale installatie.
6.6. Ethernet Connection (Pulsar Pro only)
- Zoek de Ethernet-connector in de lader.
- Sluit de Ethernetkabel aan en zorg ervoor dat deze aan de andere kant is aangesloten op de router.
6. 7. Maximum Current Selection
- Zoek de stroomkeuzeschakelaar in de lader.
- Om de maximale laadstroom van de lader in te stellen, zet je de stroomkiezer op de juiste instelling volgens het tabblad. Zorg ervoor dat de selector niet op 0, 8 en 9 staat.
7. De Energie management oplossingen configureren
- Raadpleeg de EMS Installatiehandleiding voor het configureren van Energie management oplossingen die compatibel zijn met de Pulsar Plus Socket.
- Volg na de installatie de activeringsinstructies van elke oplossing die je eerder hebt geconfigureerd: Solar ChargingStatisch belastingsbeheer, Dynamisch statisch belastingsbeheer.
8. De lader sluiten (versie met stopcontact)
- Bevestig de communicatiekabel voorzichtig weer aan de klep van de oplader en sluit deze.
- Plaats zeven hoekschroeven om de afdekking van de lader vast te zetten. Niet te vast aandraaien.
- Klem het afdekraam terug op de lader en zet het vast met de andere veiligheidsschroef. Niet te vast aandraaien.
9. De lader sluiten (verankerde versies)
- Sluit de communicatiekabel voorzichtig weer aan op het klepje van de oplader en sluit het.
- Plaats de vier hoekschroeven om het deksel van de lader vast te zetten. Zorg ervoor dat je de onderste schroefopening goed uitlijnt, plaats het afdekframe op je lader en bevestig het frame met de schroef. Niet te vast aandraaien.
10. Accessoires installeren
10.1 Stekkerhouder
- Plaats de stekkerhouder op de muur en markeer de bevestigingspunten. Boor vervolgens gaten waar de bevestigingspunten zijn gemarkeerd.
- Steek de ankerschroeven in de bevestigingsgaten. Bevestig het apparaat vervolgens aan de muren door de schroeven te plaatsen en vast te draaien.
10.2 Accessoires voor optimale werking bij direct zonlicht
Hoewel we aanraden om direct zonlicht te vermijden voor optimale prestaties van de lader, begrijpen we dat specifieke installaties deze opstelling nodig kunnen hebben. Daarom hebben we de Sun Cover and Fan Module Kit ontwikkeld om de laadsnelheid en algemene prestaties in zonnige omstandigheden te verbeteren.
[PLAATSHOUDER AFBEELDING ]
- Compatibiliteit: De kit is compatibel met zowel Pulsar Max als Pulsar Pro modellen.
- Eenvoudige installatie: Elk product bevat QR-codes die gekoppeld zijn aan gedetailleerde installatiehandleidingen voor de ventilatormodule en het zonnescherm, waardoor een naadloze installatie door een erkende installateur gegarandeerd is.
- Bestellen en installeren: De kit kan worden besteld onder een specifieke artikelcode en is ontworpen om gemakkelijk achteraf in het veld te worden geïnstalleerd door een gecertificeerde professional.
Prestatieaanbevelingen Om optimale prestaties en veiligheid te behouden
- Plaats opladers waar mogelijk niet in direct zonlicht.
- Installeer laders in goed geventileerde ruimtes om de temperatuur te regelen en een veilige werking te garanderen.
- Merk op dat onze laders gecertificeerd zijn om te werken bij temperaturen tot 50°C, met prestatieaanpassingen (derating) boven 40°C.
- De Sun Cover and Fan Module Kit kan de betrouwbaarheid en prestaties van je lader verbeteren, zelfs in uitdagende omstandigheden met zonlicht.
11. De lader slim maken
- Download de app Wallbox en maak een account aan voor de klant.
- Volg deze handleiding om de lader toe te voegen aan je nieuw aangemaakte account.
- Zorg ervoor dat je oplader is bijgewerkt tot de nieuwste softwareversie.
- Je kunt nu alle slimme functies van de lader gebruiken, zoals geplande laadsessies, het beheren van de lader via het Wallbox portaal en het aanpassen van de instellingen van je lader.
